El sistema constructiu dels murs de contenció AB de Breinco és un sistema flexible de construcció en sec de terra reforçada, sense morter i amb una façana de peces de formigó arquitectònic d’una gran varietat de colors que s’integren en el paisatge. Breinco ofereix una solució tècnica integral: estudi de viabilitat, dissenys preliminars i la construcció del mur amb equips d’instal·ladors certificats amb més de 30 anys d’experiència.
1. Un sistema d’enginyeria de contenció dissenyat per a la simplicitat
Les característiques que incorpora el sistema faciliten la modulació, el disseny i simplifiquen la seva construcció. Aquestes simples característiques d’enginyeria fan que la col·lecció dels murs AB de Breinco resulti la més eficient i fiable del mercat.
Construcció «sense morter»
La tecnologia «Sense Morter» funciona. Construir estructures flexibles amb materials apilats en sec i entrellaçats aporta un rendiment més gran sobre les tècniques rígides de construcció. A més, s’afegeixen els beneficis inherents d’un sistema de contenció sense morter: l’adaptabilitat al lloc de l’obra, la rapidesa d’instal·lació i la modularitat sostenible.
Entrellaçat incorporat
Cada bloc de façana està fermament ajustat per la trava del «lip» o llavi davanter patentat. No existeixen perns, no es necessita morter ni connectors.
Inclinació incorporada
A més, el «lip» o llavi davanter marca automàticament la inclinació final del mur de contenció. Es pot triar entre 3 inclinacions diferents: 12°, 6° o 3°. Els càlculs d’estabilitat del mur tenen en compte la inclinació del mateix basant-se en la teoria de Coulomb: com més gran és la inclinació, menor és la força activa que ha de suportar el mur.
Drenatge incorporat
El disseny de les peces amb nuclis buits permet que l’aigua dreni lliurement des de la zona posterior del mur cap a fora de la façana del mur. L’aigua es mou fàcilment a través d’un desguàs vertical format per una columna de material granular col·locat darrere i dins dels blocs de façana. Aquest desguàs incorporat ajuda a eliminar la pressió hidroestàtica, factor fonamental per a l’estabilitat estructural del mur i el seu entorn.
Connexió positiva
Un altre dels avantatges del sistema AB és la connexió positiva entre les capes de geoxarxa i les peces. Aquesta connexió és possible gràcies al material granular (grava 12/18) amb el qual omplirem les cavitats internes de les peces de façana. Com més gran és la superfície de fricció, la tensió es distribueix a més àrea. El mur de peces es converteix en la façana i la massa del sòl reforçat amb geoxarxa, en l’estructura.
Aquest entrellaçat entre la peça de façana i la geoxarxa l’anomenem efecte «rock-lock» i és el millor sistema d’interconnexió del mercat.

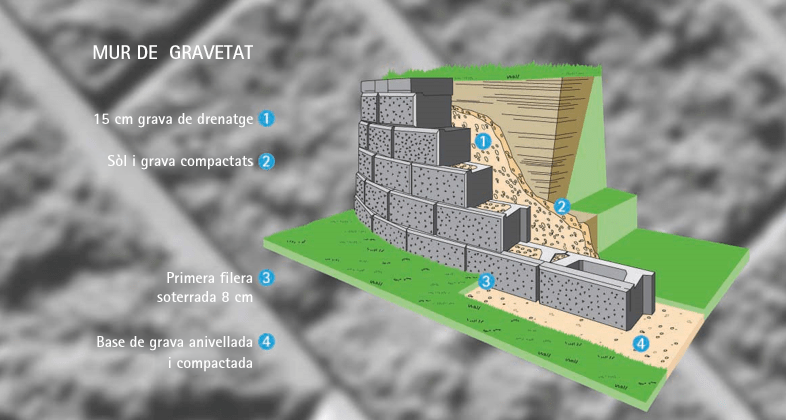

2. Murs de gravetat
Un mur de gravetat és aquell que només depèn del seu pes per suportar el terreny que hi ha al darrere. La inclinació del mur combinada amb la unitat de massa de les peces i el tipus de sòl del lloc de construcció determina l’altura màxima d’un mur de gravetat.

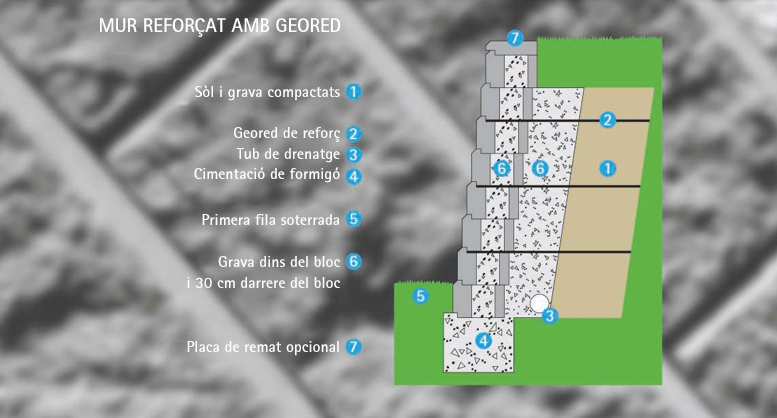

3. Murs reforçats amb geoxarxa
Quan l’altura definitiva del mur de contenció i les condicions dels terrenys excedeixin el potencial de gravetat s’integrarà una geoxarxa de reforç per proporcionar la solidesa addicional necessària. Per tant, els elements necessaris de què consta un mur reforçat són pràcticament els mateixos que un mur de gravetat, excepte la geoxarxa de reforç i el tub de drenatge, elements fonamentals per assegurar l’estabilitat del mur i el seu entorn.
4. Servei tècnic de disseny i instal·lació
Des de 1990 disposem d’un Departament Tècnic amb el coneixement i l’experiència per assessorar, calcular i construir murs estructuralment segurs. Breinco disposa d’un departament tècnic orientat a assessorar en qüestions tècniques i de viabilitat així com en dissenys preliminars de murs de contenció. Disposem d’un programa de càlcul amb detalls constructius per oferir solucions als vostres projectes. Per a qualsevol consulta poseu-vos en contacte amb el Sr. Jordi Buldó, Product Manager especialista en AB Retaining Walls de Breinco. Contactar amb Jordi Buldó
Bibliografia: Allan Block Retaining walls Manual de diseño de muros de tierra armada BREINCO
